低压电缆：现代文明的隐形基石

1. 定义:低压电缆

根据国际通用的IEC标准体系，低压电缆在技术定义上包含两个层面的范围：

核心电压等级：绝大多数工业与民用场景采用0.6/1kV电压等级。

标准延伸范围：在制造标准上，1.8/3kV（3.6kV）电缆被归类于IEC 60502-1（1kV & 3kV）的技术覆盖范围，与低压电缆具有相似的绝缘结构与生产工艺。此外，各地电气规范对“低压”的定义存在差异：常以1000V为界限；而北美体系（NEC/UL标准）传统上将此类电缆的额定电压定为600V。

2. 结构与分类

工业级低压电缆并非单一导线，而是由多层功能材料精密复合而成的系统，其结构与分类体系较为严谨。

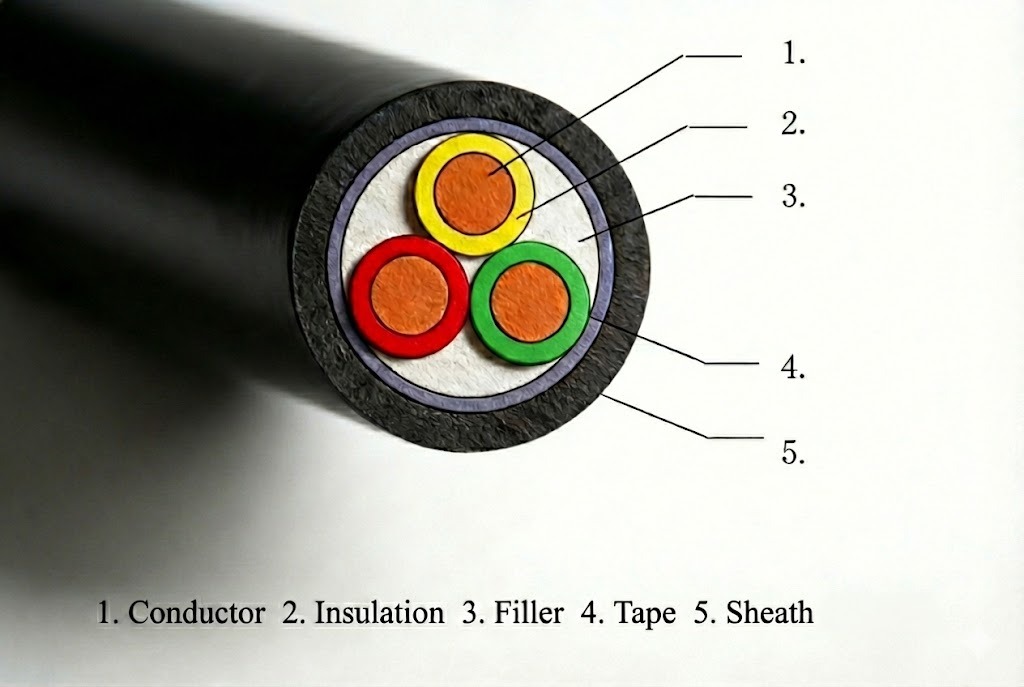

2.1 结构解析

导体：电流传输的核心单元。通常采用退火铜或铝。铜导体导电率高且抗氧化；铝导体在长距离传输中具有重量优势。

绝缘层：包裹在导体表面，负责电气隔离。其材料的物理与化学特性直接决定电缆的额定工作温度与载流量上限。

填充物：结构成型单元。填充缆芯间隙，确保横截面呈圆形。

包带：固定缆芯形状，隔离护套防止粘连，并保持电缆圆整度。

护套：环境保护单元。作为外部防线，抵抗紫外线、潮湿、化学介质与物理磨损。

2.2 综合分类

为满足不同行业的合规要求，通常从以下四个维度对低压电缆进行分类：

(1)按绝缘材料

（1）按绝缘材料

这是决定电缆性能基准的核心指标：

XLPE（交联聚乙烯）：采用化学交联工艺，形成三维网状结构。

PVC（聚氯乙烯）：热塑性材料。

(2)按功能特性

针对复杂工况的衍生型号，体现电缆的特殊防护能力：

防火系列：

阻燃型：离火自熄。

耐火型：导体包裹云母带，火灾时保持供电。

低烟无卤型：燃烧时低烟无毒，适用于人员密集场所。

防生物侵害系列:

防白蚁/防鼠型：护套含有特殊添加剂或物理保护层，适用于热带地区或直埋环境。

耐候耐化学系列：

耐油型：适用于石化工厂，防止矿物油使绝缘层膨胀。

耐寒型：特殊配方护套，在-40℃严寒下保持柔韧性不开裂。

抗紫外线型：黑色护套添加特殊炭黑，防止户外曝晒老化。

(3)按铠装类型

SWA（钢丝铠装）：抗拉强度高，适用于垂直安装或大跨度悬挂。

STA（钢带铠装）：抗压强度高，适用于地下直埋，防止岩石挤压。

AWA（铝丝铠装）：非磁性材料，专用于单芯电缆，以消除涡流损耗。

(4)按导体形状

圆形导体：标准结构，通用性高，便于端子压接。

扇形导体：用于大截面多芯电缆，压制成扇形可减小外径、重量及护套成本。

3. 应用场景

低压电缆的关键应用场景包括基础设施、工业制造、可再生能源及数据中心等。

凭借多样化的结构设计，低压电缆广泛应用于以下领域：

（1）基础设施与建筑：机场航站楼、数据中心、医院、高层建筑、地铁轨道交通。

（2）工业与制造：石油化工、冶金钢铁、造纸厂、汽车生产线、电机驱动系统。

（3）能源与公用事业：城市配电网、道路照明系统、地下管廊、水处理厂。

（4）可再生能源：太阳能电站、风力发电场、储能站。

4. 未来趋势

低压电缆技术的未来趋势包括：可持续性（RoHS）、高性能（电动汽车充电）与数字化。

可持续性：符合RoHS 3.0与REACH法规，逐步淘汰铅、镉等重金属稳定剂。

高性能：适用于电动汽车超级充电桩的高电流液冷电缆技术。

数字化：集成RFID或光纤传感的智能电缆，实现全生命周期追溯与状态监测。

5. 常见问题（FAQ）

Q1：直埋电缆是否必须使用铠装结构？

建议使用。尽管非铠装电缆可敷设于物理管道中，但SWA/STA铠装电缆能提供额外的机械冗余，有效防止因地层沉降、根系生长和意外开挖导致的绝缘损坏。

Q2：铝导体电缆的可靠性如何？

符合IEC标准的现代铝导体在机械与电气性能上已较为成熟。虽然传统观点对连接处的蠕变风险有所担忧，但在现代工程实践中，使用标准化的双金属连接端子可有效避免接触隐患。考虑到在相同载流量下，其重量仅为铜电缆的约50%，电缆常被视为兼顾成本效益与轻量化的优选方案。

Q3：如何验证电缆绝缘厚度是否符合标准？

不同截面的电缆均有规定的标称绝缘厚度。产品应保证厚度同心度，避免出现“薄点”，否则在高负载运行下易发生击穿。

6. 结论

电力系统的安全可靠，始于对制造标准的严格遵守。浙江华普电缆有限公司长期致力于各类电缆的研发与制造。如有相关问题，欢迎随时联系我们。
